本絞車主要用于煤礦、金屬礦及非金屬礦豎井井筒掘進時懸吊吊盤、水泵、注漿管及風簡等掘進設備,亦可代替建筑絞車作地面建筑及搬運起重等用。
本絞車系列根據井簡掘進時懸吊設備的工作制作設計而成,適用于短期工作制,而不適宜長期吊重運轉。

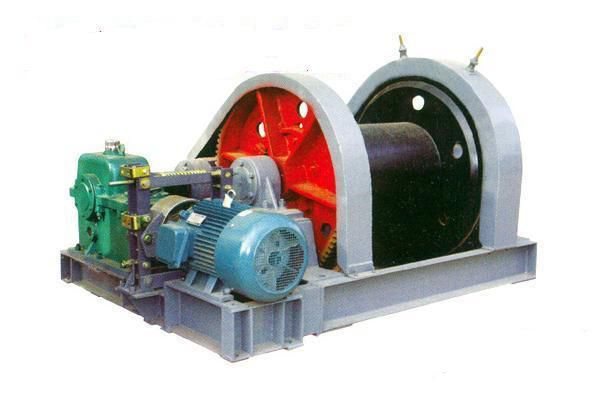

JZ系列鑿井絞車
JZ系列鑿井絞車主要用于煤礦、金屬礦及非金屬礦豎井井筒掘進時懸吊吊盤、水泵、水管、注漿管、風筒等掘進設備和張緊穩繩。絞車主要用于更換提升機兩個罐籠間連接的尾繩;且以換扁繩最佳,也可做豎井絞車用,其性能與豎井相同。
特點:JZ系列鑿井絞車具有提吊能力強、容繩量大、運轉平穩等優點
用途:主要用于煤礦、金屬礦、非金屬礦豎井的井筒掘進工程中懸吊吊盤、水泵、風筒,壓縮空氣筒、注漿管等掘進設備的緊張穩繩,也可作其他井下和地面起吊重物使用。
1、主軸裝置 主軸裝置包括:主軸、齒輪、卷筒、制動輪、軸承座及軸承等。卷筒與齒輪、制動輪靠緊配銅套和螺栓聯結成一個整體,齒輪又通過鍵與主軸相連,故主軸僅隨卷筒旋轉而不傳遞扭矩。鋼絲繩出繩方向?yàn)樯铣隼K。
2、減速器 減速器是采用球面蝸輪副減速,加有一級變速齒輪。轉換變速手柄快慢速位置,可變換快慢兩種速度。雙筒10噸絞車有一套差動系統,將差動手柄放在直通位置,減速器輸出軸兩齒輪的轉速完全一致;若將差動手柄放在差動位置,則該兩齒輪可產生相對轉動,即起差動作用。
3、工作制動器 工作制動器采用瓦塊式制動器,啟動電機,電動液壓推動器松閘,停止電機則彈簧力制動。
4、安全制動器 完全制動器為瓦塊浮動式,靠重錘下落進行制動,電動液壓推動器松閘。
絞車的潤滑
1、減速器采用冬用HL-20齒輪油或HG-24飽和氣缸油潤滑,其油面應保證蝸桿全部浸入油中。減速器使用一年換一次油。
2、主軸軸承及減速器輸出軸端的軸承應定期更換或補充4號鈣基潤滑脂,兩年換一次油。
3、在每次開車前應給開式齒輪加注潤滑油。
4、其余需要潤滑部位應在每次開車前加油潤滑,特別是減速器輸出軸上兩個齒輪間的止推環和活動齒輪的軸套應加注潤滑油。
