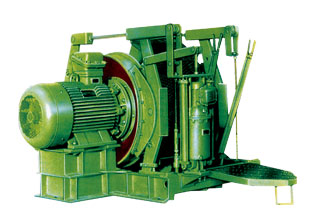

JYB系列運輸絞車,主要用于煤礦井下和其它礦山在傾斜角小于30度的巷道牽引礦車及其它輔助搬運工作。
具有結構緊湊、剛性好、效率高、安裝移動方便、起動平穩、操 作靈活、制動可靠、噪音低等特點。供礦井井下或地面裝載調度編組礦車及在中間巷拖運 礦車和其它輔助搬運工作。
JYB系列絞車均為隔爆型,供礦井井下或地面裝載調度編組礦車及在中間巷拖運 礦車和其它輔助搬運工作。
主要結構
絞車由電動機,卷筒裝置,工作制動器,安全制動器,離合器,深度指示裝置,底座,護罩等部件組成。
絞車通過兩級行星傳動(一級差動輪系和一級定軸輪系)及所采用的浮動機構完成絞車的減速和傳動。通過控制電機的正反轉及操縱兩個剎車閘的不同剎緊狀態實現絞車卷筒的正轉、反轉和停轉,從而實現對重物的牽引、下放和停止三種工作狀態。深度指示器通過指示器上的齒輪與卷簡上內齒輪的嚙合帶動與指示器相聯的絲杠的旋轉,達到顯示深度的目的。絞車內部各轉動部分均采用滾動軸承,運轉靈活。運輸絞車由電動機、卷簡裝置、剎車裝置、深度指示器、底座、防護罩、座椅等部件組成。整個絞車結構緊湊、設計合理。
結構特點:
絞車通過兩級行星傳動(一級差動輪系和一級定軸輪系)及所采用的浮動機構完成絞車的減速和傳動。通過控制電機的正反轉及操縱兩個剎車閘的不同剎緊狀態實現絞車卷筒的正轉、反轉和停轉,從而實現對重物的牽引、下放和停止三種工作狀態。深度指示器通過指示器上的齒輪與卷簡上內齒輪的嚙合帶動與指示器相聯的絲杠的旋轉,達到顯示深度的目的。絞車內部各轉動部分均采用滾動軸承,運轉靈活。運輸絞車由電動機、卷簡裝置、剎車裝置、深度指示器、底座、防護罩、座椅等部件組成。整個絞車結構緊湊、設計合理。 (深度指示器訂貨時需特別注明)
具有結構緊湊、剛性好、效率高、安裝移動方便、起動平穩、操 作靈活、制動可靠、噪音低等特點。供礦井井下或地面裝載調度編組礦車及在中間巷拖運 礦車和其它輔助搬運工作。
JYB系列絞車均為隔爆型,供礦井井下或地面裝載調度編組礦車及在中間巷拖運 礦車和其它輔助搬運工作。
為保證絞車安全運轉和延長使用壽命,必須保證充分良好的潤滑。
1、絞車內部選用HL-20或HL-30齒輪油與3號復合鈣基潤滑脂按1∶1比例混合均勻的油脂進行潤滑,軸承處選用3號復合鈣基潤滑脂進行潤滑。注油量應為容油空腔的1/2-1/3。
2、潤滑油脂必須干凈,不準混有污物灰塵及水等雜質。 3 潤滑油脂的工作溫度不應超過80℃。
